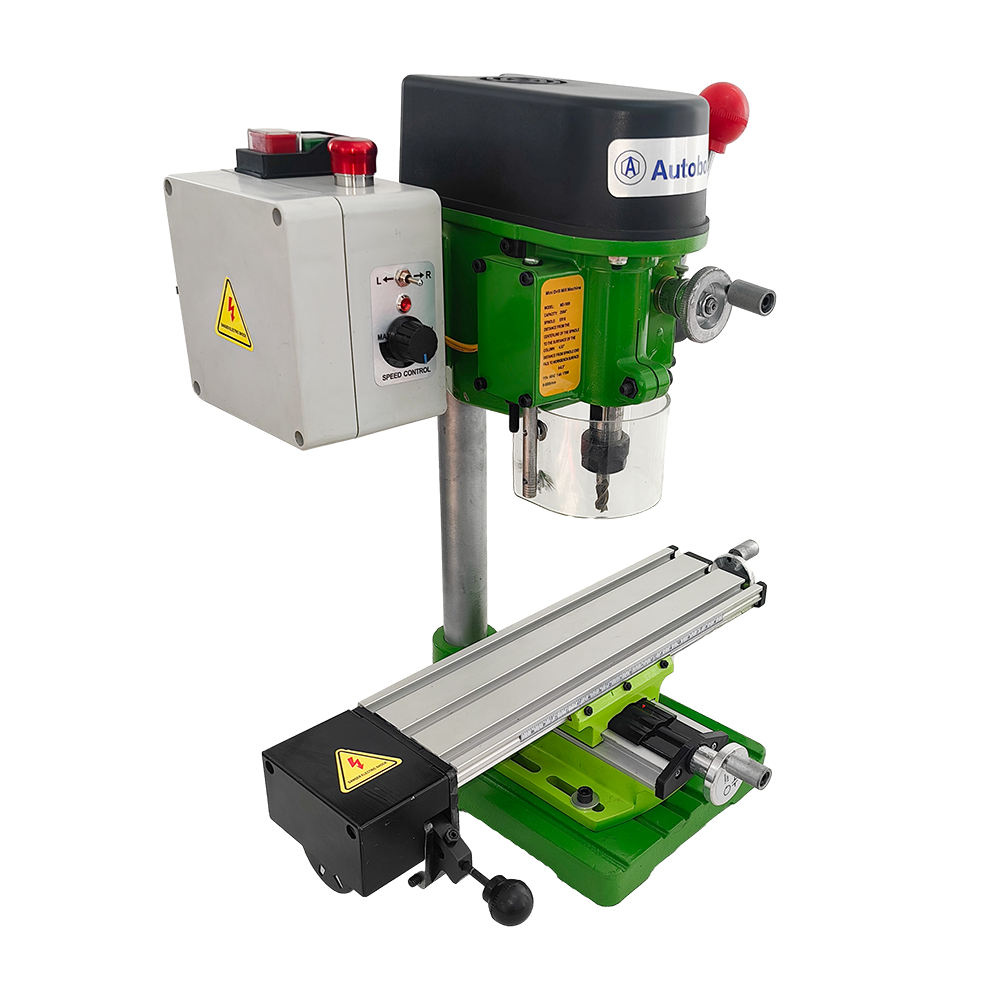

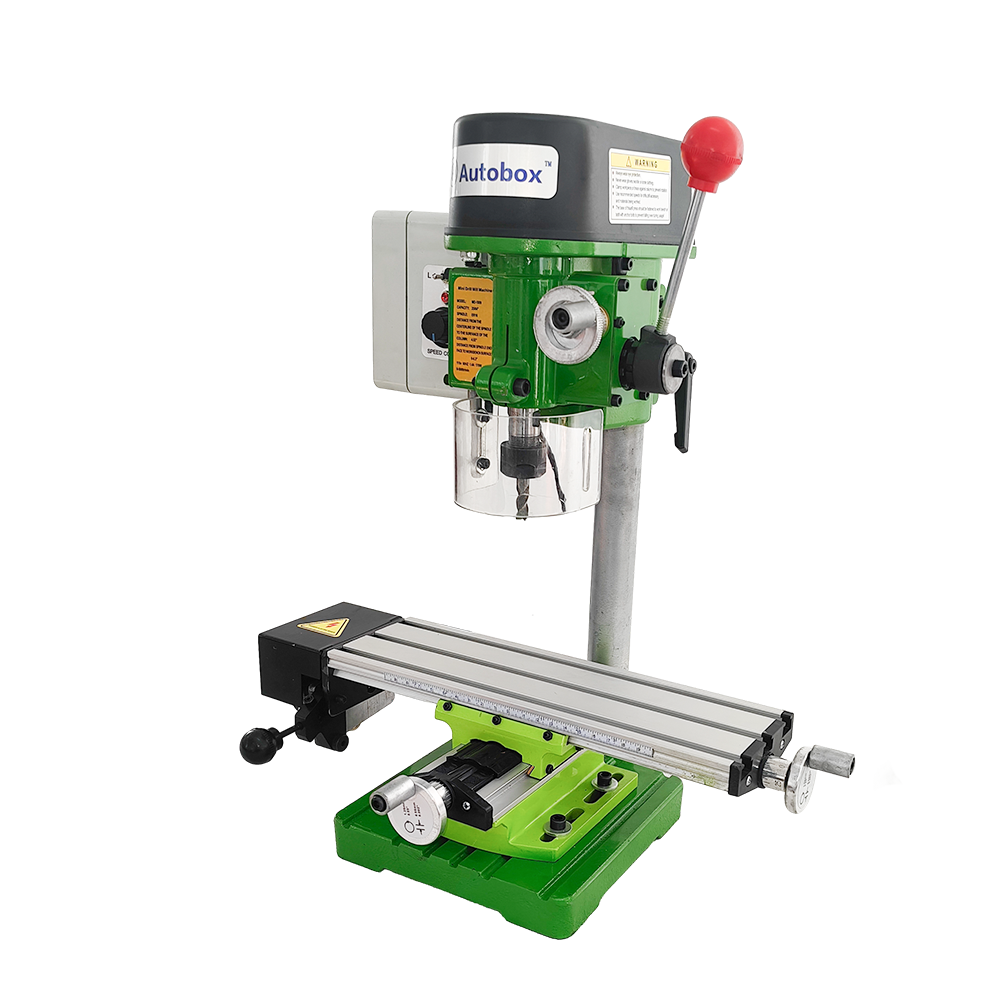

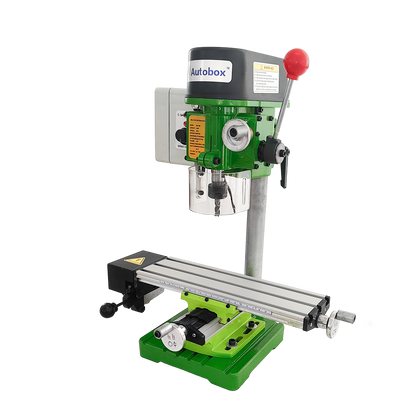

Parámetros principales

1. Diámetro máximo de perforación φ10 mm

2. Diámetro máximo de fresado final φ8 mm

3. Diámetro máximo de fresado final φ20 mm

4. Diámetro máximo de roscado M4

5. Rango de velocidad del husillo (sin escalonamientos), a 50 Hz: 400 r/m - 4000 r/m; a 60 Hz: 400 r/m - 4000 r/m

6. Diámetro del manguito del husillo φ30 mm

7. Diámetro de la columna φ32 mm

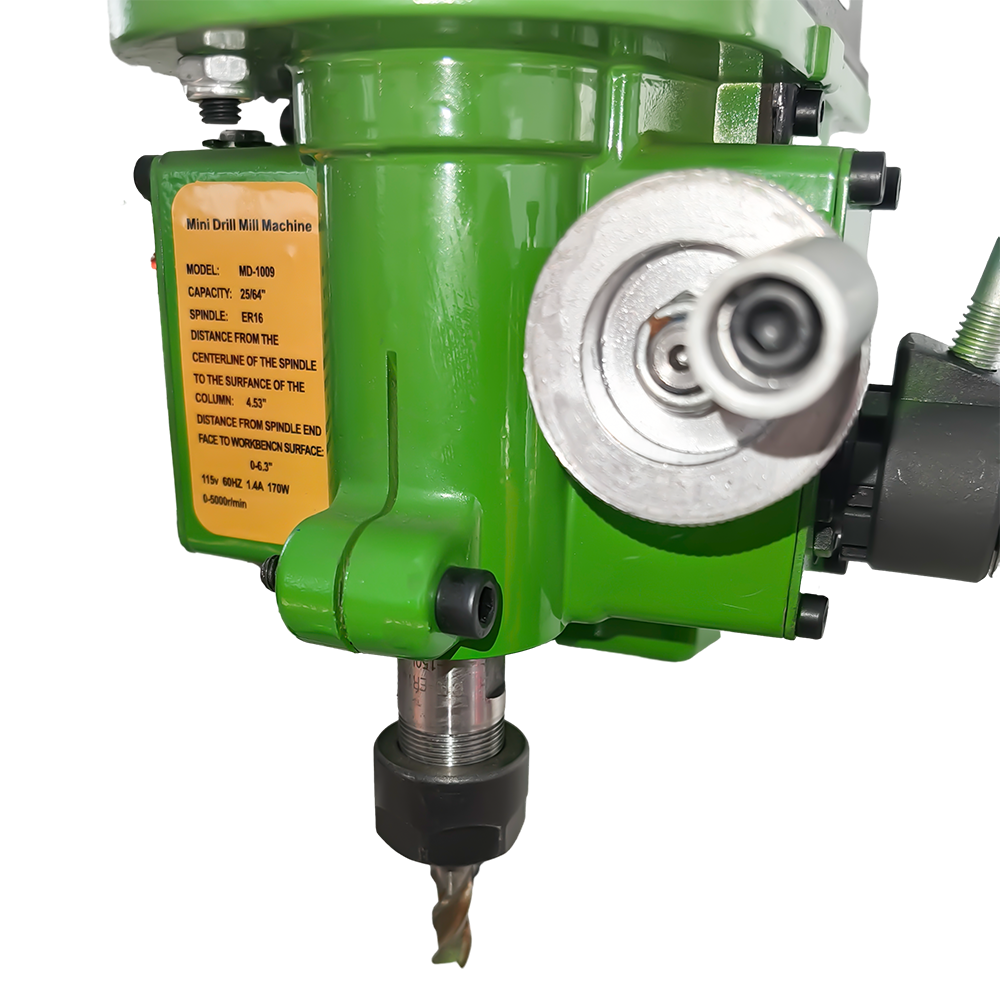

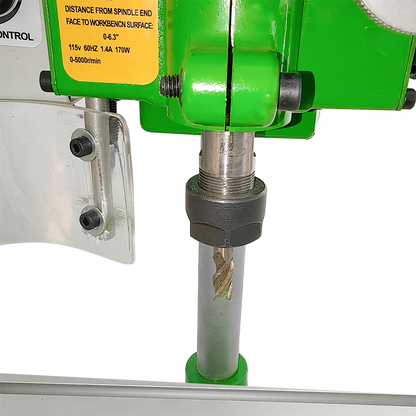

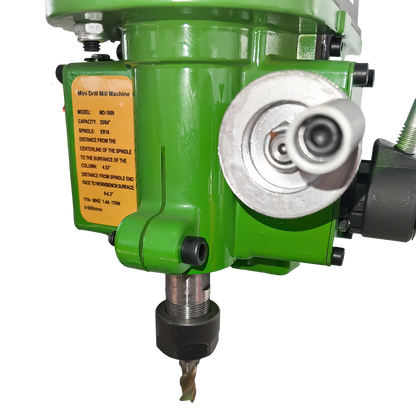

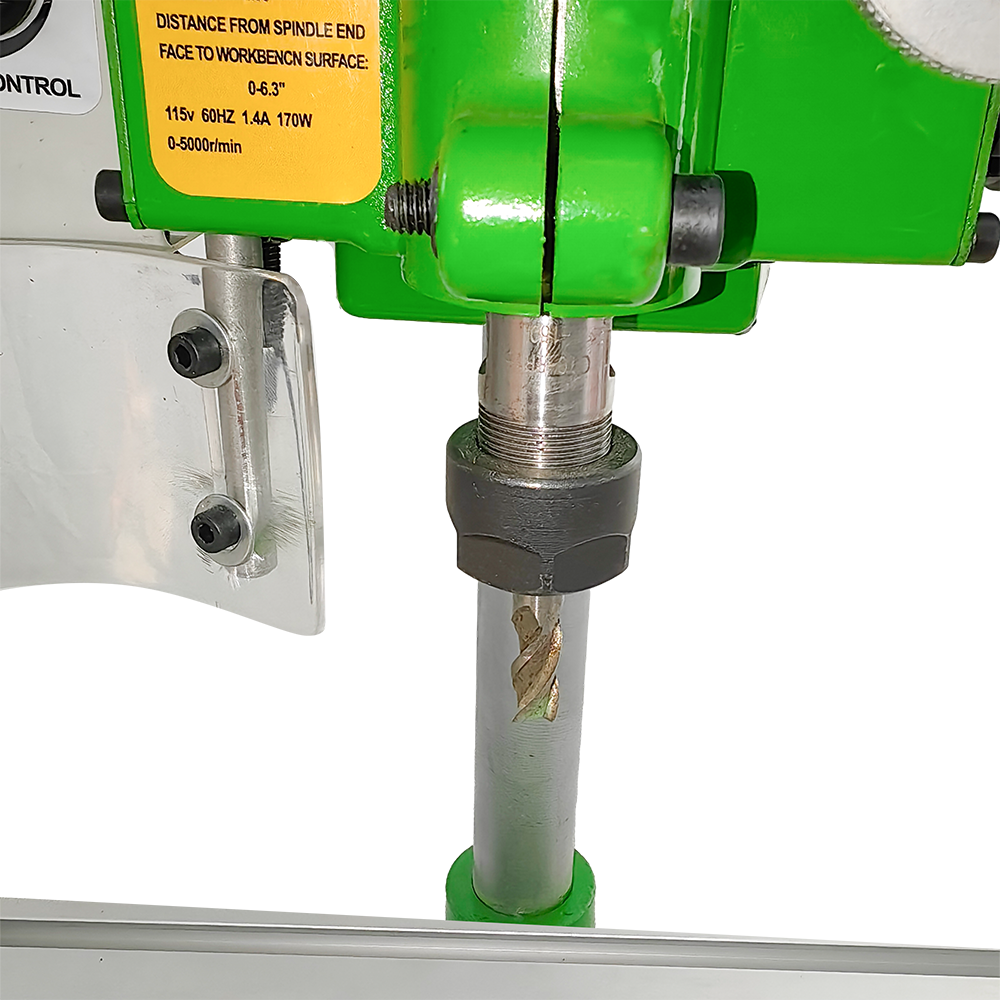

8. Cabezal de husillo ER16

9. La distancia desde la línea central del husillo hasta la superficie de la columna es de 115 mm.

10. La distancia entre la cara final del husillo y la mesa de trabajo es de 0 mm a 160 mm.

11. Elevación manual del manguito del husillo: 25 mm

12. La cantidad de alimentación por revolución del volante de microalimentación del husillo es de 1,0 mm/revolución.

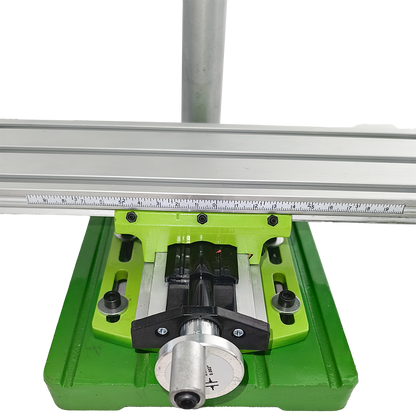

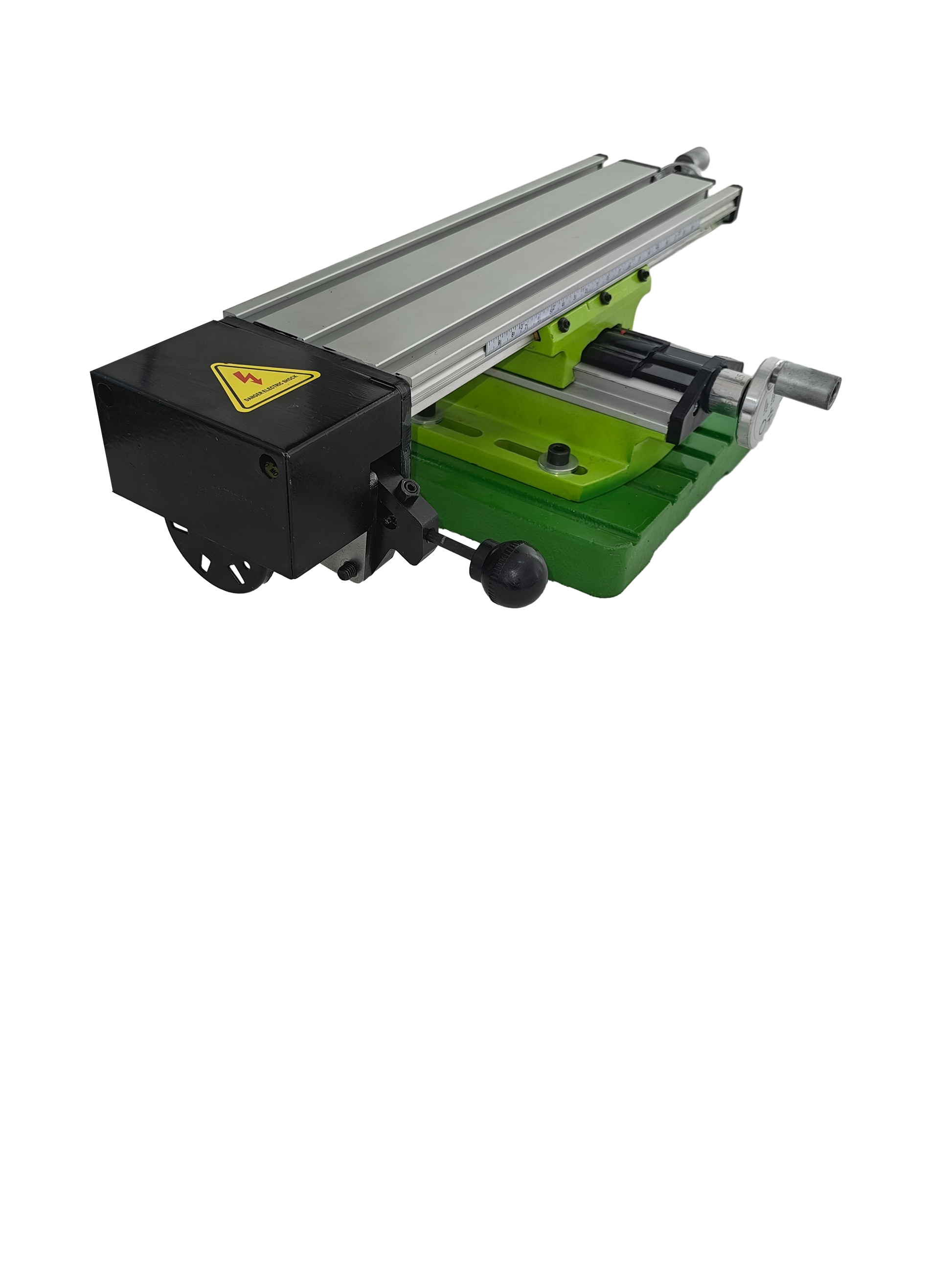

13. Valor de escala del volante de microalimentación del husillo: 0,05 mm/div

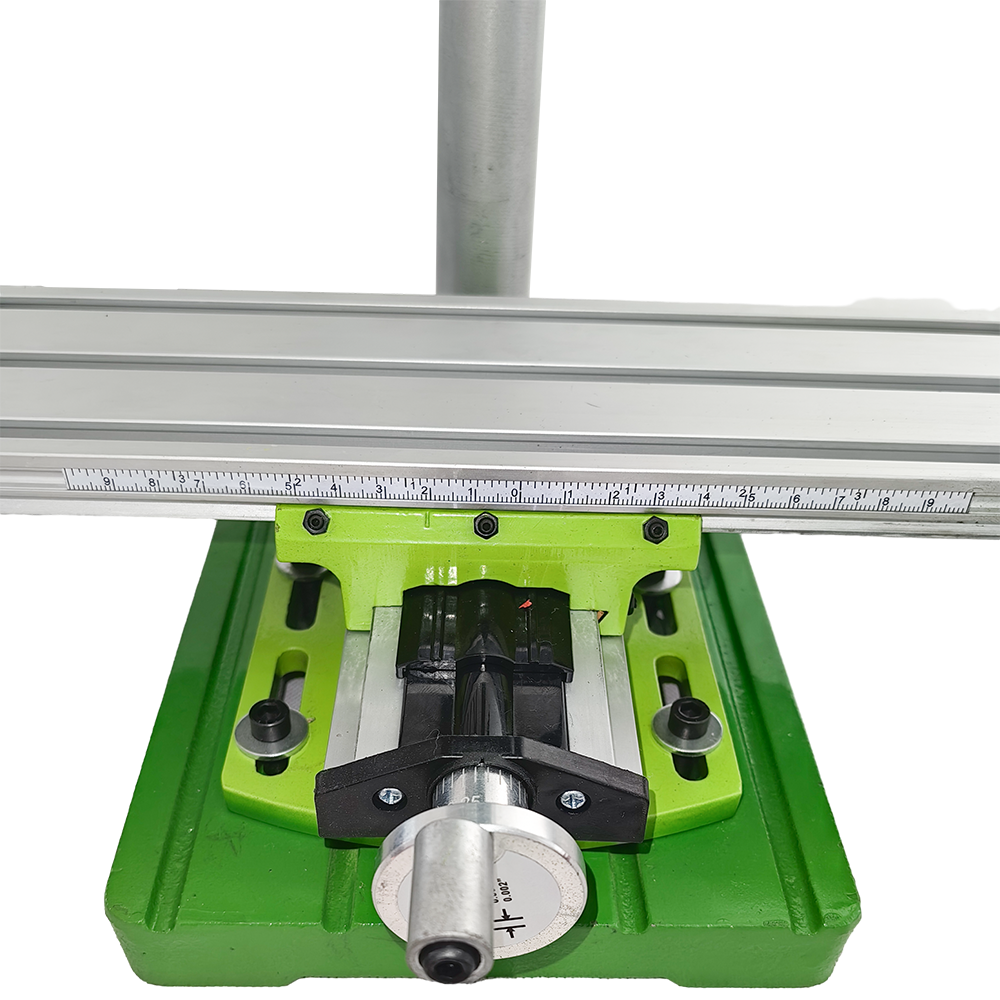

14. La distancia de movimiento longitudinal (eje X) de la mesa de trabajo es de 160 mm.

15. La distancia de movimiento horizontal (eje Y) de la mesa de trabajo es de 70 mm.

16. Tornillo longitudinal del banco de trabajo (eje X) M8x1,25mm

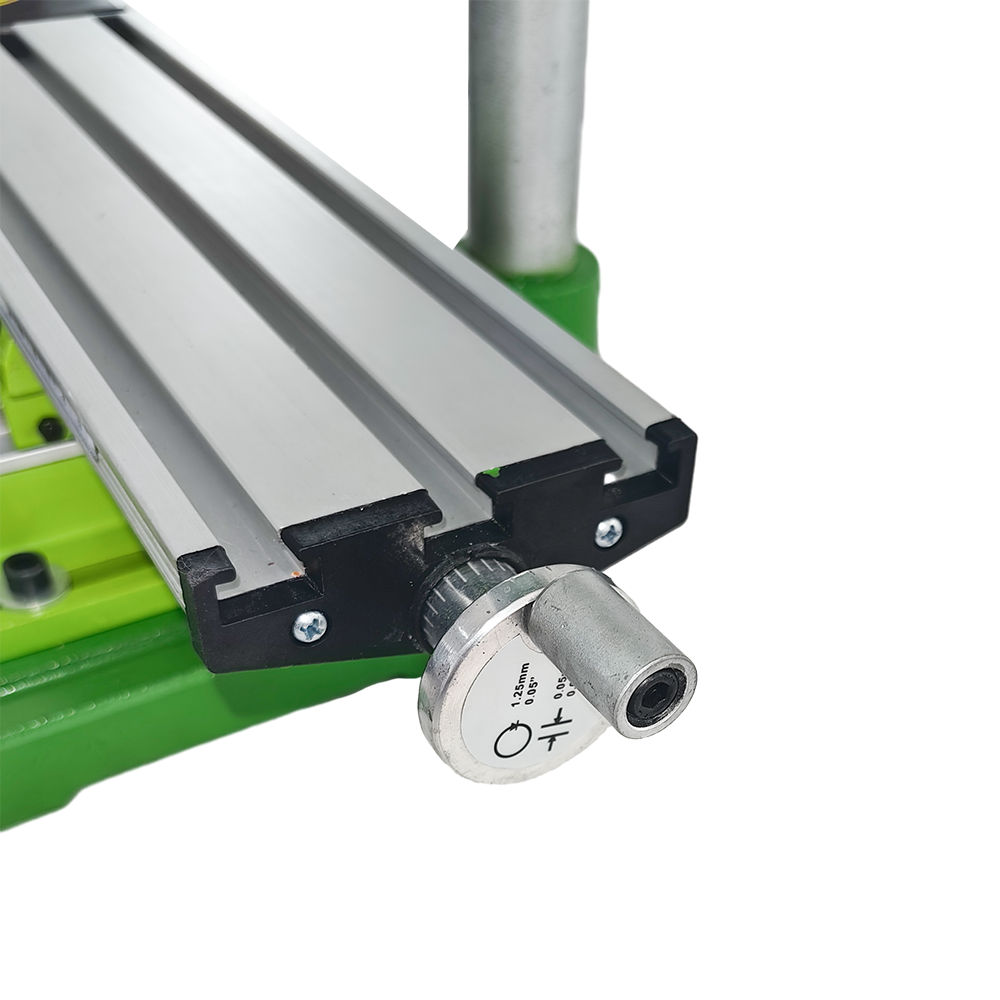

17. Tornillo transversal del banco de trabajo (eje Y) M8x1,25 mm

18. La cantidad de alimentación por revolución del volante longitudinal (eje X) del banco de trabajo es de 1,25 mm.

19. El valor de escala del volante en la dirección longitudinal del banco de trabajo (eje X) es de 0,05 mm/div.

20. La cantidad de alimentación por revolución del volante horizontal (eje Y) del banco de trabajo es de 1,25 mm.

21. El valor de la escala del volante horizontal (eje Y) del banco de trabajo es de 0,05 mm/división

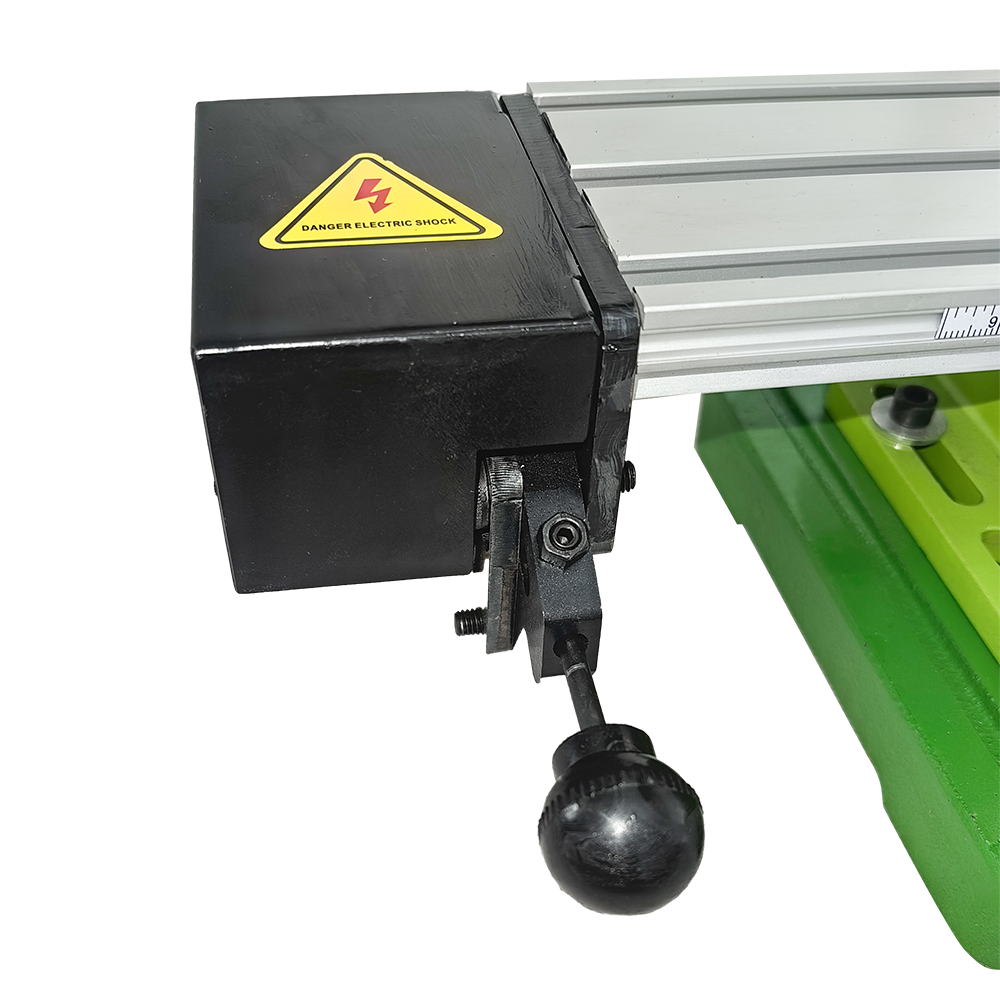

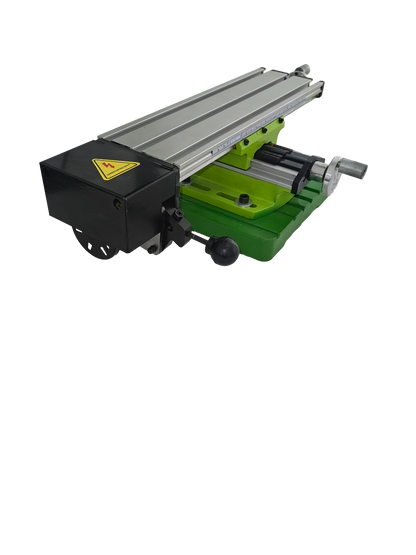

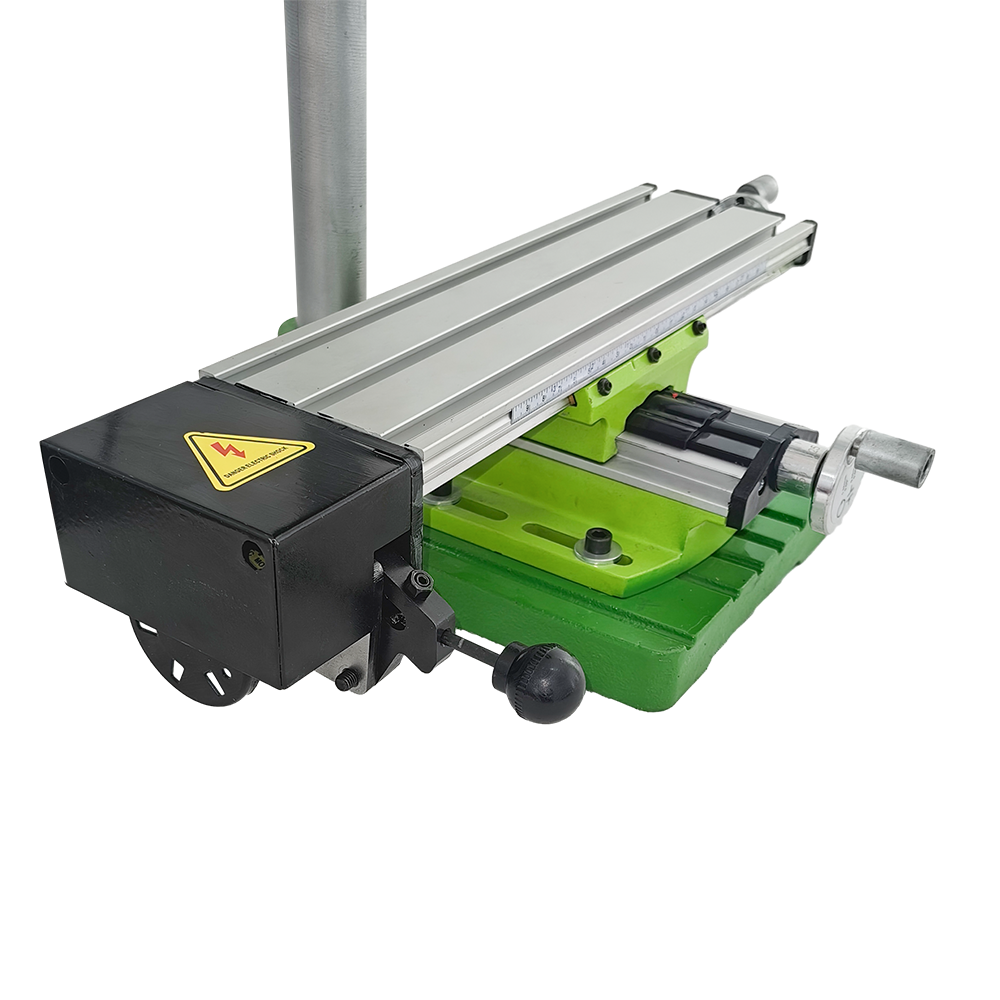

22. El avance automático longitudinal (eje X) del banco de trabajo es de 15 mm/min.

23. Tamaño del banco de trabajo 300 mm x 90 mm

24. Número de ranuras en T en el banco de trabajo: 3

25. Banco de trabajo con ranura en T de 10 mm de ancho

26. La distancia entre las ranuras en T en el banco de trabajo es de 25 mm.

27. Motor principal 350 W, 230 V/115 V, 50 Hz/60 Hz, 1,5 A/3,0 A, 16000 r/16000 r/min

28. Peso neto/peso bruto 7 kg/9 kg

29. Dimensiones generales: 360 mm x 250 mm x 250 mm

30. Tamaño del embalaje: 40 cm x 30 cm x 30 cm (caja de cartón)

apéndice:

1. Pinza ER16 φ3 mm, φ4 mm, φ5 mm, φ6 mm, φ8 mm, φ10 mm, φ12 mm, llave

2. Alicates de punta plana de 2 pulgadas (50 mm)

3. Portabrocas de φ1 mm a φ10 mm, llave y adaptador

4. Caja de herramientas, llave inglesa a juego, lata de aceite
